弱电工程中PVC线管和线槽线缆容量的计算

来源:众益塑胶厂 发布日期:2020-04-09 16:18:17 作者:zhishun

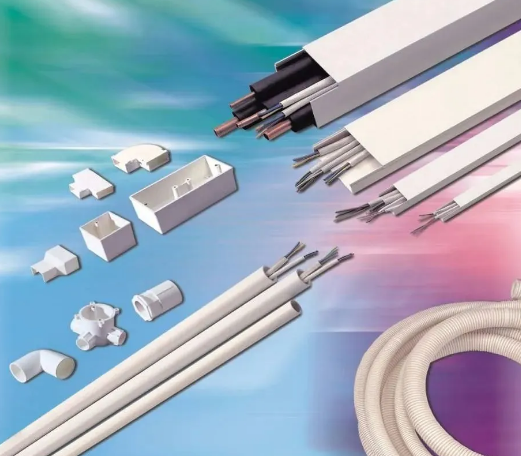

  在弱电施工过程中,最重要的一个环节就是线缆敷设,常用的敷设方式有导管、槽盒、桥架等。在采用导管、槽盒敷设线缆时,必须考虑导管、槽盒的线缆容量,那么一根PVC线管、线槽到底能穿放多少根网线?今天,我们就一起来学习一下弱电工程中PVC线管和线槽线缆容量的计算方法。

弱电工程中PVC线管和线槽线缆容量的计算

  一、标准规范

  《综合布线系统工程设计规范》GB 50311-2016 7.6缆线布放:

  1 管径利用率和截面利用率应按下列公式计算

  管径利用率=d/D

  式中:d—缆线外径;D—管道内径

  截面利用率=A1/A

  式中:A1—穿在管内的缆线总截面积;A—管径的内截面积。

  2 弯导管的管径利用率应为 40%~50%。

  3 导管内穿放大对数电缆或 4 芯以上光缆时,直线管路的管径利用率应为 50%~60%。

  4 导管内穿放 4 对对绞电缆或 4 芯及以下光缆时,截面利用率应为 25%~ 30%。

  5 槽盒内的截面利用率应为 30%~50%。

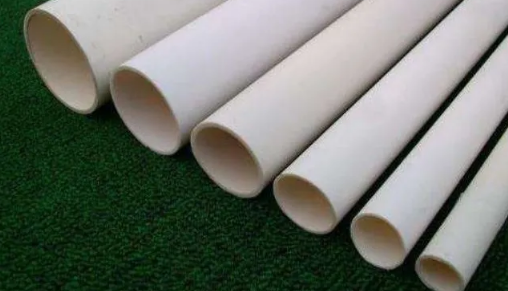

  二、PVC线管容量计算

  PVC线管内线缆截面面积不能超过线管截面面积的40%,超过40%穿管的阻力很大,特别是预埋管道阻力大无法穿过、又无法翻工。

弱电工程中PVC线管和线槽线缆容量的计算

  用PVC线管穿网线的话,5类与6类线都有,因为5类现在用的较少,我们就来看下超5类与6类线的不同型号的pvc线管的穿线根数。

  1、超5类线的穿线根数

  超五类/五类芯径:0.511mm

  截面:19.625 mm2

  外接正方形面积:25mm2

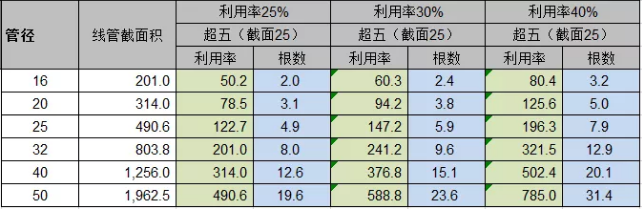

  下面我们就分别来看下pvc线管的利用率在25%、30%、40%的穿线根数。

弱电工程中PVC线管和线槽线缆容量的计算

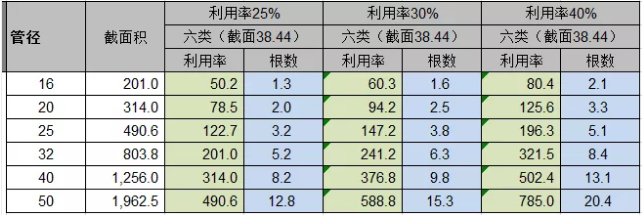

  2、6类线的穿线根数

  六类线芯径:0.574mm

  截面:30.1754mm2

  外接正方形面积:38.44mm2

  下面我们就分别来看下pvc线管的利用率在25%、30%、40%的穿线根数。

弱电工程中PVC线管和线槽线缆容量的计算

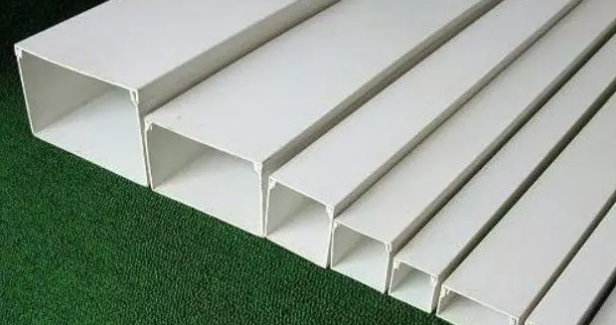

  三、PVC线槽容量计算

  当然在实际项目,我们除了用PVC线管,也会用到PVC线槽,布放缆线在线槽内的截面利用率应为30%~50%,我们也一起来看下PVC常用线槽的穿线量。

弱电工程中PVC线管和线槽线缆容量的计算

  我们就来看下利用率在30%与50%的情况下,pvc线槽能放多少根超5类线与6类线。

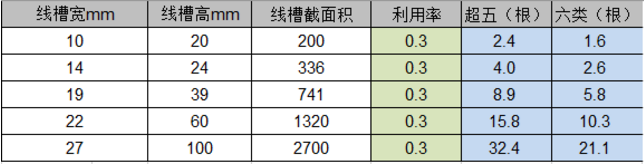

  1、线槽的利用率30%时的穿线数量

弱电工程中PVC线管和线槽线缆容量的计算

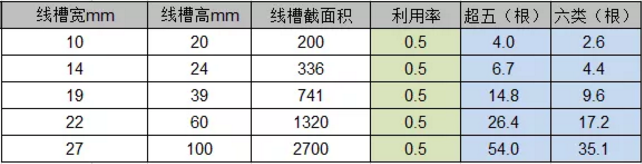

  2、线槽的利用率50%时的穿线数量

弱电工程中PVC线管和线槽线缆容量的计算

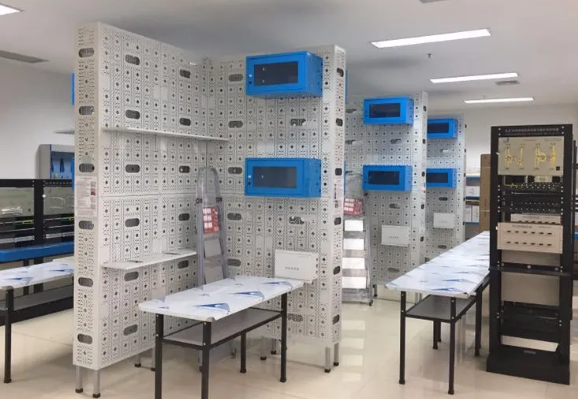

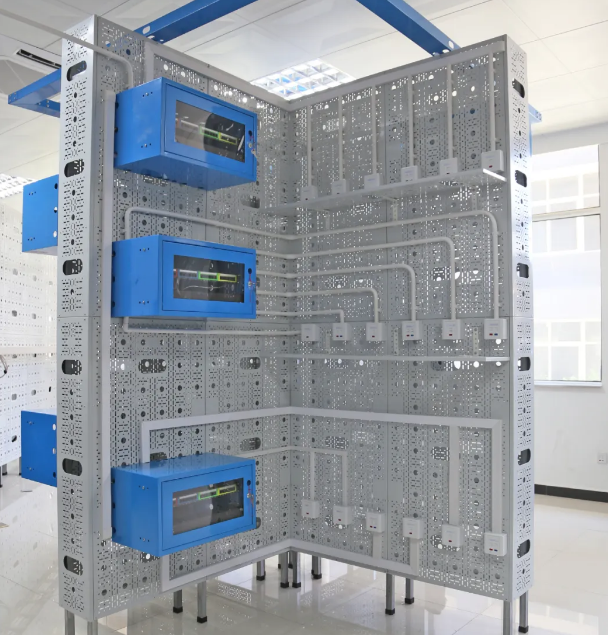

  综合布线实训装置(KYSYZ-08、-12、-16)助你快速学习掌握综合布线系统的设计计算和施工安装等技术。

弱电工程中PVC线管和线槽线缆容量的计算

弱电工程中PVC线管和线槽线缆容量的计算

  一、产品型号和技术规格:

弱电工程中PVC线管和线槽线缆容量的计算

  二、产品特点:

  1、实训装置为国家专利产品,模块化设计,可任意组合,体积庞大,美观漂亮,适合各种教室安装。

  2、实训装置为全钢结构,预设各种网络器材安装螺孔和穿墙布线孔,无尘操作,突出工程技术原理实训。

  3、能够模拟进行综合布线工程各个子系统的关键技术实训。

  4、能够进行万种布线路由设计和实训操作,并且实训一致性好。

  5、能够进行各种线槽或桥架的多种方式安装布线实训。

  6、能够进行各种线管的明装或暗装方式的安装布线实训。

  7、能够保证>10000次的实训。

  8、每个角区域模拟三层结构,配套3个机柜,模拟3个配线子系统。

  9、十字连接方式布局,教室利用率最高,设备利用率最高,性价比最高,实训方式最多,采光最好,管理方便。

  三、产品功能:

  1、综合布线工程技术设计平台功能。

  2、综合布线工程技术实训平台功能。

  3、综合布线工程技术展示平台功能。

  4、综合布线工程技术测试平台功能。

  5、综合布线工程技术考核平台功能。

  6、全班同时实训功能,满足8-16组,每组3-4人同时实训。

  7、综合布线各个子系统实训功能,具有同时或交叉进行综合布线系统工程七个子系统实训。

  8、模拟万种永久链路实训和测试功能。

  9、强大的扩展功能,能够扩展为智能化管理系统、电气工程技术等多种实训平台。
