线槽的基本常识

来源:众益塑胶厂 发布日期:2020-02-13 16:34:40 作者:zhishun

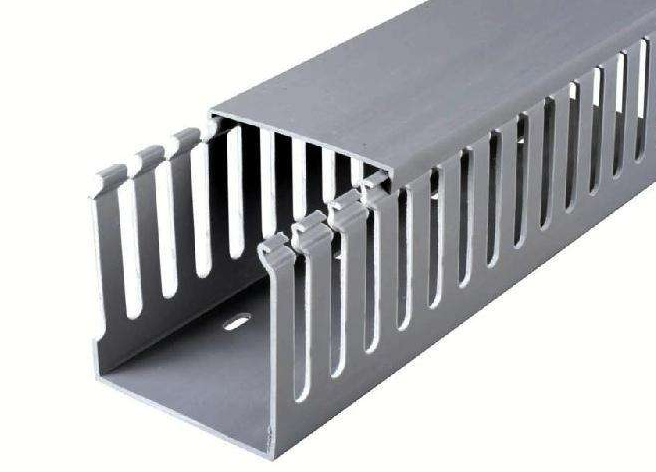

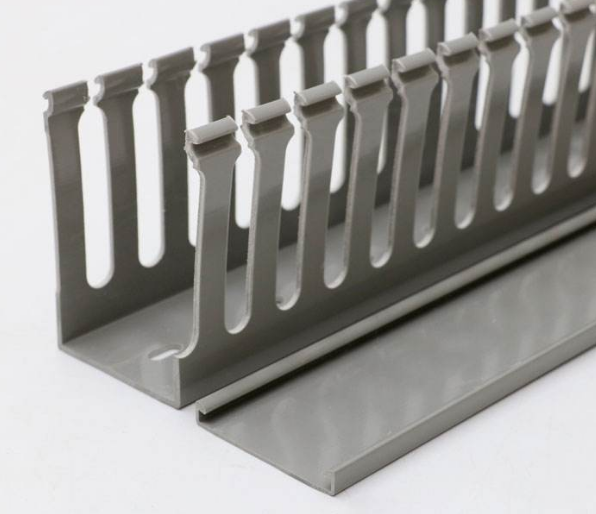

  线槽是以金属板或耐燃性非金属材料制成,以供装配电线或电缆的管槽。其上盖可以打开,以便线槽安装完成后放置导线。

线槽的基本常识

  一、金属线槽如在室外使用,其构造应具有防水功能,不适宜以下场所:

  1、易受重机械碰撞及腐蚀性气体场所。

  2、爆发性气体存在场所及多尘易燃性场所。

  二、非金属线槽不适宜下列情形:

  1、无掩蔽的,易受外力损伤的场所。

  2、除产品特别说明外暴露于阳光照射的场所。

  3、有腐蚀性气体的场所。

  4、潮湿环境的场所。

  5、产品指定使用的周围温度以外的场所。

线槽的基本常识

  三、同一路径无电磁兼容要求的配电线路,可敷设于同一金属线槽内。线槽内载流导体不宜超过30根,且各导线总截面(包括外护层)不应超过该线槽内截面积20%。控制和信号线路的电线或电缆的总截面不应超过线槽内截面的50%,电线或电缆根数不限。有电磁兼容要求的线路与其他线路敷设于同一金属线槽内时,应用金属隔板隔离或采用屏蔽电线、电缆。

  四、电线或电缆在金属线槽内不应有接头。当在线槽内有分支时,其分支接头应设在便于安装、检查的部位。该连接及分接处各导线(包括接线及分接头)所占截面积不应超过装设点线槽内截面积75%。

  五、金属线槽不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,当有困难时,应采取防腐、隔热措施。

  六、金属线槽敷设时,宜在下列部位设置吊架或支架:1直线段不大于2m及线槽接头处;2线槽首端、终端及进出接线盒0.5m处;3线槽转角处。金属线槽布线的直线段长度超过30m时,宜设置伸缩节;跨越建筑物变形缝处宜设置补偿装置。

  七、沿建筑的表面或在支架上敷设的刚性塑料导管(槽),宜在线路直线段部分每隔30m加装伸缩接头或其他温度补偿装置。

  八、如有需要,线槽可以穿过墙壁。线槽的终端,应予封闭。

  九、金属电缆线槽间及其支架全长应不小于2处与接地(PE)或接零(PEN)干线相连接。非金属线槽应按不同的配线方法配置一条分离的设备接地导线。

  十、线槽安装后,应在明显处标示制造商,非金属线槽应于明显处标示其内部截面积。

  线槽的安装:

  1 金属线槽应平直无扭曲现象,各部厚度应均匀,其两端切割面须作平面修正。金属线槽内外面应平滑,里面不得有伤害导线之突起部分。

  2 当安装工作完成后,须将所有表面清洁,施工时如涂漆剥落或受到擦伤, 须先将表面清洁除锈,然后再漆上相同的涂漆。

  3 镀锌电缆线槽间连接板的两端不跨接接地线,但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。

  4 敷设在竖井内的线槽和穿越不同防火区的线槽,按设计要求位置设防火隔堵措施。

  5 线槽周围需有适当空间以供布线及维护

  6 所有固定螺丝应以附弹簧垫片及螺帽保护。

  7 线槽导口应附适当护套,或以其他方法避免损害导线之绝缘。

  8 金属线槽及附件距楼地板高度小于 2.1m 部分建议做适当防撞措施。
