弱电机房光纤线槽的基础知识

来源:众益塑胶厂 发布日期:2019-12-27 16:52:46 作者:zhishun

  光纤单独走线槽到每个机柜下线,专业的光纤槽道都是可以组装式的,工程化很高,而且从材料学上来说也确实比国内的一些塑料成品槽道要过关,最重要的一点是机房室内光线因为不是带铠的,都是软,如果一路放在网格桥架上的话容易造成光纤信号传输过程的回波反射,影响传输速率和质量,这点已经有实验室数据很实际场景测试数据证实了。

弱电机房光纤线槽的基础知识

  线槽

  什么是光纤槽道?

  光纤槽道,就是专门为布放软光纤而准备的塑料、铁质(涂漆)的走线槽,又称光纤走线槽道,材质一般分:阻燃工程塑料、铝合金、钢制 几种。宽度为120mm,200mm,240mm,300mm,340mm,400mm,高度一般为100mm。其他尺寸大量求购情况下 生产厂家可定制。一般是室内机房布线使用。

  光纤槽道分两种:

  1、塑料光纤槽道:塑料光纤槽道是根据高标准机房建设要求,吸收国外产品的优点结合中国国情而开发的新产品,槽体及出纤口等其它配件采用优质阻燃材料,整体性好,安装简单,转角处有圆角保护,确保光纤过弯半径大于40mm;出纤口为阻燃塑料加工而成,带圆角保护,可在槽体任意移动,方便光纤在合适位置下纤。

  2、铝合金光纤槽道:铝合金光纤槽道是针对光纤槽道使用的各项环境和场所,以及国外顾客的愿望,是一种新型的高标准机房所需的光纤槽道。

弱电机房光纤线槽的基础知识

  铝合金光纤槽道分两款:一款是光纤槽道铝合金侧边加底;另外一款是全铝合金型材光纤槽道。

  光纤槽道的特点:

  1、采用全圆弧设计,出纤口及各种三通、四通的转角过渡圆角R≥40mm,确保光纤弯 曲曲率 半径R≥40mm ;

  2、采用主、列槽道对光纤分别布放,走线规则有序;

  3、主、列槽道均由阻燃塑料加工而成,表面喷塑处理,美观整齐;

  4、出纤口为阻燃材料,安装位置灵活,能满足各种地方出纤的需要;

  5、出纤口容量大中可选;

  6、三通、四通提供光纤走线不同方向的分支接口;

  7、光纤槽道可单独安装也可在走线架上固定;

  8、槽道所有塑料件的燃烧性能:燃烧性能等级达到GB/T2048 1996~FV-0级;

  塑料光纤槽道产品规格: 高度100mm,宽度120mm,240mm,340mm;

  金属光纤槽道产品规格:高度100mm,宽度100mm,200mm,300mm,400mm。

  说明:

  (1)大号出纤口,适合钢制或铝合金光纤槽道大容量下纤使用;

  (2)中号出纤口,适合钢制或铝合金光纤槽道常规容量下纤使用;

  (3)小号出纤口,适合钢制或铝合金光纤槽道少量下纤使用;

  (4)多能移动式出纤口,适合各类光纤槽道常规容量下纤使用;通用性强;

  (5)移动式出纤口,适合钢制或铝合金光纤槽道常规容量下纤使用。

  光纤槽道安装方法:

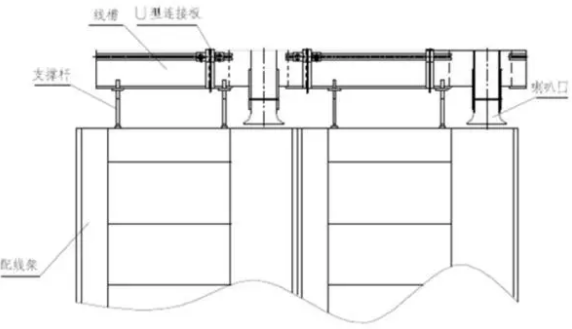

  1、配线架架顶安装方式

  此安装方式适用于多个配线架并列或与跳纤相连的设备在配线架附近。利用配线架和设备顶端的安装孔,固定槽道支撑杆,将槽道有效的连接起来。

弱电机房光纤线槽的基础知识

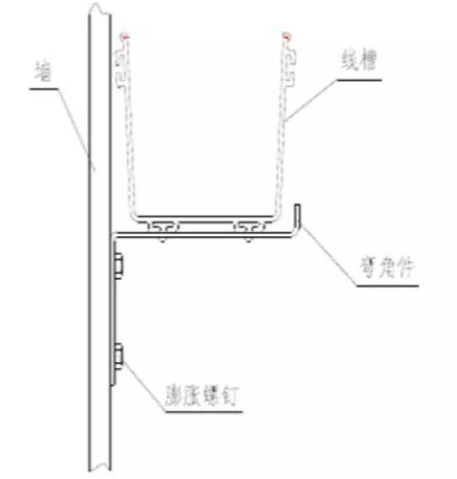

  2、贴墙安装方式

  当跳纤需要走过较长的距离,途中没有设备提供支撑,而跳纤经过的路径离墙边比较近时,可以选用此安装方式。

弱电机房光纤线槽的基础知识

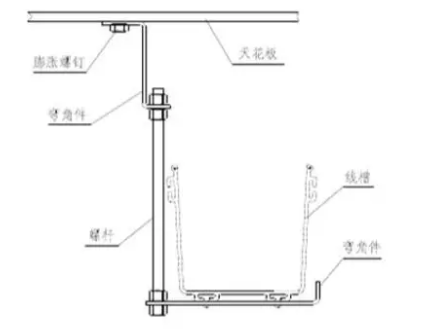

  3、吊顶安装方式

  当跳纤需要走过较长的距离,途中没有设备提供支撑,而跳纤经过的路径离墙比较远时,可以将膨胀螺钉钉入天花板内,利用附件支撑线槽道。此安装方式走线比较灵活,不受机房内设备位置的限制,但必须确定此天花板牢固足以承受槽道及跳纤的重量。

弱电机房光纤线槽的基础知识

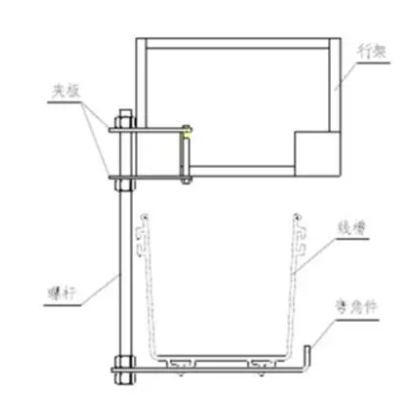

  4、利用行架安装方式

  当配线架处于行架的下方时,可以利用行架固定槽道支撑杆,将槽道有效的连接起来。

弱电机房光纤线槽的基础知识

  如何区分ABS光纤槽道和PVC光纤槽道

  网上关于ABS光纤槽的广告太多了,实际上国内生产光纤槽道的厂家很少,网上大多数是转卖的公司,能够生产ABS或者PC/ABS光纤槽的就更少了,由于PVC光纤槽道几年后就会老化、变脆,严重影响机房的光纤通信安全,为了让大家不要上当,下面分享区分ABS光纤槽和PVC光纤槽的简单方法。

  1、PVC学名聚氯乙烯,含有氯元素,常温下会慢慢地释放氯气,在温度达60°C左右或以上时,大量释放氯气,对人体有害。PVC的主要缺点是几年以后就会老化、变脆。

  PVC不能直接生产光纤槽道,PVC中必须掺杂碳酸钙才有可能生产出光纤槽道。PVC的比重在1.33克/立方厘米左右,掺了碳酸钙的PVC比重在1.6克/立方厘米以上。

  2、ABS是丙烯腈-丁二烯-苯乙烯共聚物的简称,是由丙烯腈,丁二烯和苯乙烯组成的三元共聚物。ABS具有优良的综合物理和机械性能,极 好的低温抗冲击性能和良好的稳定性。ABS的比重在1.05克/立方厘米 到1.1克/立方厘米之间。

  PC/ABS的合金克服了PC和ABS两种原料自身的缺点,发扬对方的优点,将两者共混后,提高了ABS的耐热性、韧性、冲击强度、阻燃性,改善了PC加工性能,降低了生产成本。PC/ABS合金的比重在1.1克/立方厘米到1.2克/立方厘米之间。因为PVC的毒性及易分解老化的特性,我国在上世纪九十年代就已经规定聚氯乙烯不得用于自来水管等于民生有关的产品。国外限于欧盟RoHS2.0指令和低烟无卤的要求,基本上禁止使用PVC材质的光纤槽道。我国内运营商要求厂家提供ABS材质的光纤槽道。

  根据以上对ABS、PC/ABS、PVC光纤槽道的介绍,我们就可以很容易地区分了:

  1、 看重量:同样2.8-3.0mm厚度的240光纤槽道重量在4公斤 左右的,可以判定为ABS或PC/ABS光纤槽道;重量在6公斤以上的就是PVC光纤槽道。

  2、 燃烧:用打火机烧光纤槽道,有烧橡胶的气味、黄色火焰、有黑烟,有明显的熔融沸腾现象的,冷却后胶体凝结在槽体上且不易用手擦去的,是ABS或PC/ABS光纤槽道;有盐酸挥发的刺激气味、黄中带绿色火焰,熔融沸腾现象不明显,冷却后结块的物质容易用手擦除的,是PVC光纤线槽道。

  3、 最好的方法是送检测机构检测,费用不高,很准确地判定材质。
